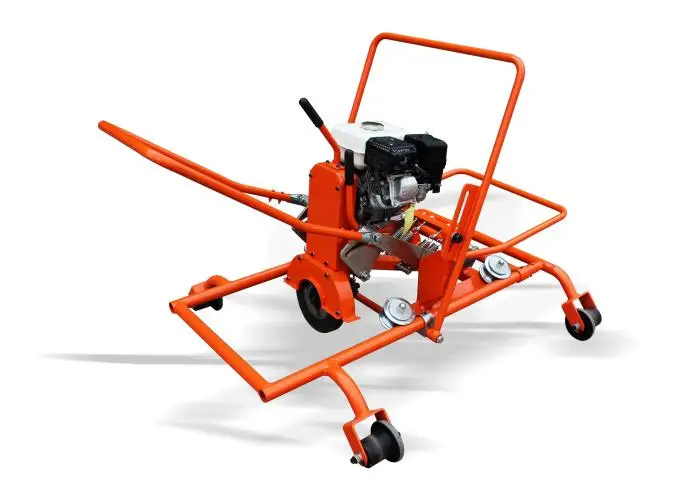

Kytkinhiomakone

Sovellus

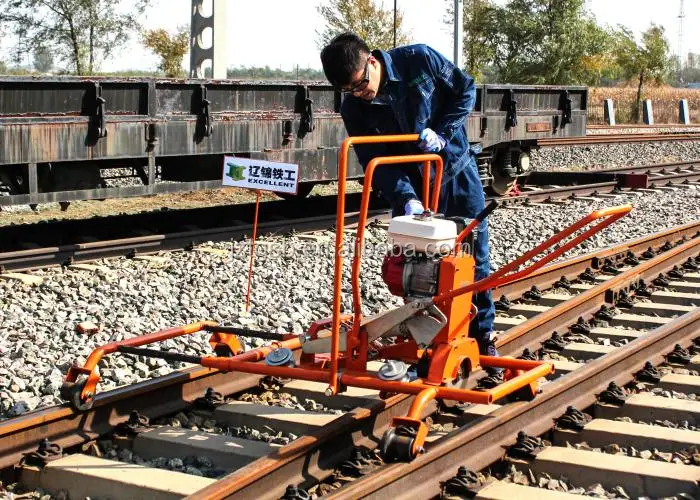

NCM-4II-kiskokytkinhiomakonetta käytetään pääasiassa erilaisten kiskojen kytkinpisteen, sammakkokiskon, siipikiskon yläpinnan ja sivupinnan rasvareunan hiomiseen sekä erilaisten kiskojen ylä- ja sivupinnan rasvareunoihin. Ylivoimaisen suorituskyvyn, järkevän rakenteen, luotettavan laadun, ajan ja työvoiman säästämisen ansiosta se on korvaamaton työkalu radan huoltotoiminnassa.

1. Bensiinimoottori
Malli: GX200
Teho: 4,8 kW
RPM: 3600 r/min
2. Yksi upotettu hiomalaikka
Tekniset tiedot: Φ250 × Φ30 × 35
Max. lineaarinen nopeus: 60 m/s
3. Hionta pystysuuntainen isku: 170 mm
4. Säädettävä kulma (kallistuskulma): 30 astetta
5. Mitat: 1450×900×1300mm
6. Paino: 134 kg

Oikea korkeus

Vasen korkeus

Perusrakenne ja toimintaperiaate

Bensiinimoottorin tehontuotto v-hihnavaihteiston avulla, tee pääakseli (hiomalaikka) pyörivän liikkeen aikaansaamiseksi, säätämällä kallistusta, lukitsemalla hiomalaite toimintaasentoon, painamalla pystysuoraa ohjauskahvaa alas, hiomalaikka koskettaa kiskoa ylös ja alas hiontatoiminnon lopettamiseksi. Vaakasuora hiontatoiminto päättyy liukuvaa kärryä käsittelemällä. Kallistuspyörän kaltevuus on lohkorungon käsittelyn vastuulla, suurin kallistuskulma on noin 30 astetta. Työnnä tätä konetta ja viimeistele eri asennon hiontatyöt.

Päärakenne: on kaksi osaa: hiomalaitekokoonpano ja suuri runko.

1, asenna suuri runko, jossa on neljä yksipuolista eristyspyörää, jotka liikkuvat radalla.

Rullavaunun runkoon on asennettu neljä kaksoispuoleista pyörää, jotka liikkuvat pysty- ja vaakasuunnassa suurella rungolla (hiomalaite).

Perusrakenteet ovat seuraavat:

1. Iso runko 2. Kävelypyörä 3. Liukupyörä 4. Rullavaunun runko 5. Suoja 6. Hiomalaikka 7. Palkki 8. Kippilukkokahva 9. Pystykahva 10. Kippikahva 11. Bensiinimoottori 12. Liukukahva 13. Jousi 14. Pysty lukituskahva
